一、簡述

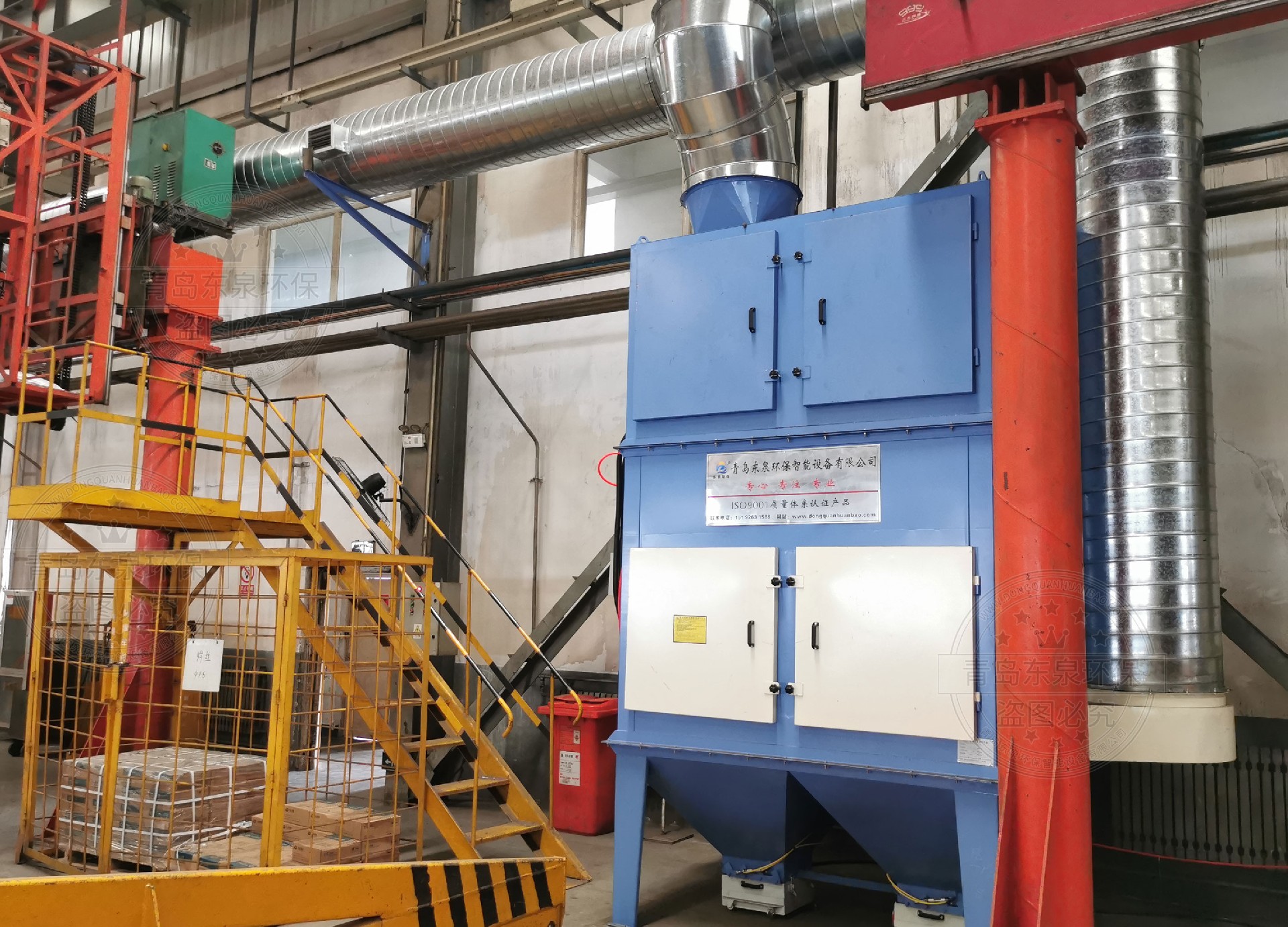

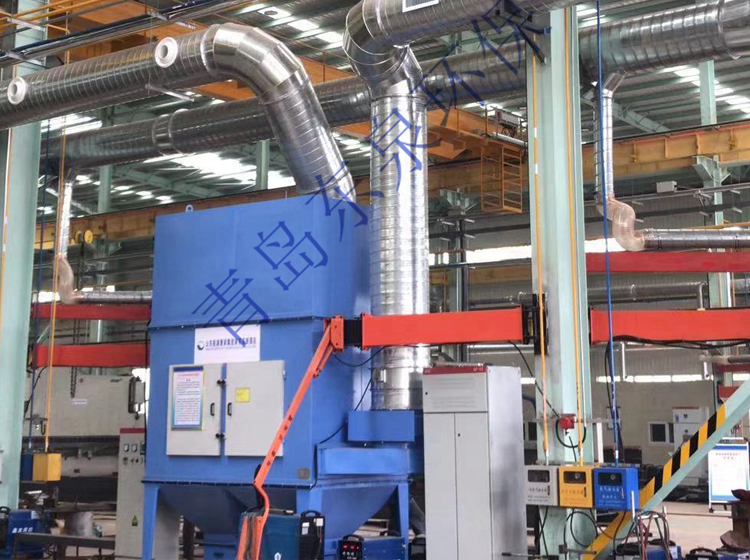

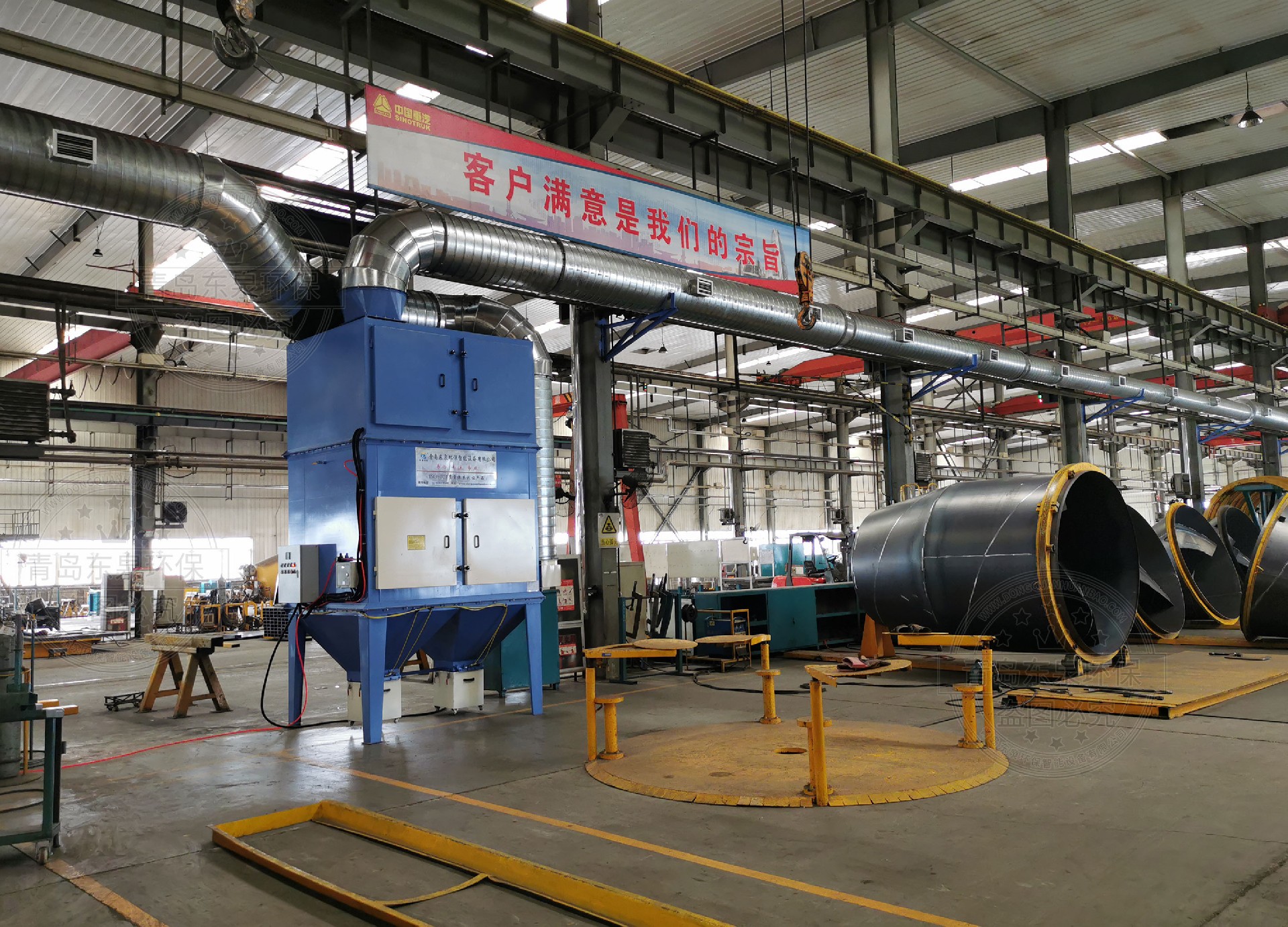

自循環除塵器主要用于懸浮的粉塵和微粒的收集，無論是用于空氣污染控制，或作為生產過程中的一個部分，它都能確保高效連續在線的粉塵收集。該機具有運行穩定，處理風量大，體積小，維修方便等優點。可廣泛用于冶金、機械、鑄造、化工等部門。

二、工作原理

1、正常操作 在正常操作下，含塵空氣經側邊部入口進入除塵器，然后向下通過濾芯，粉塵即被收集在濾芯外表面上，過濾后的清潔空氣經濾芯中心進入清潔空氣室，通過出口管排出。

2、濾筒清灰 濾芯可自動地和間斷地進行清灰，其方式是在任一給定的時間內僅有一組（2只）濾芯進行離線清灰。 在濾芯清灰過程中，脈沖噴吹控制儀接通一只電磁脈沖閥的電源，使相應的隔膜閥噴出脈沖高壓空氣，高壓空氣即從內到外穿過濾芯，將附著在濾芯外表面上的粉塵除去，塵粒落入塵斗，然后進入集灰桶。 壓縮空氣的壓力最好調整為6kg/cm2, 6kg/cm2-7kg/cm2壓縮空氣壓力是可以滿足清灰功能要求的最標準的設定值。壓縮空氣壓力的設定值越小，脈沖閥的耗氣量越小。脈沖噴吹控制儀一般可調整到每10秒鐘清掃一列濾芯，要加大清灰能量，可提高壓縮空氣的壓力，但不應超過7kg/cm2。

三、結構簡介

HR系列濾芯式除塵器根據使用要求可制成HR2-8、HR2-12、HR3-12、HR4-16一個模塊型式，HR2-16、HR2-24、HR3-24、HR4-32兩個模塊型式，HR2-36、HR3-36、HR4-48三個模塊型式和HR3-48、HR4-64四個模塊及五個、六個模塊等型式。 HR4-32型濾芯式除塵器結構圖，它由兩個HR4-16模塊組成，共由32個濾筒組成，進風口可如圖所示設置在側面，也可設置在頂部，出風口可如圖所示設置在清潔空氣室的下部，也可設置在清潔空氣室的側面或頂面。
